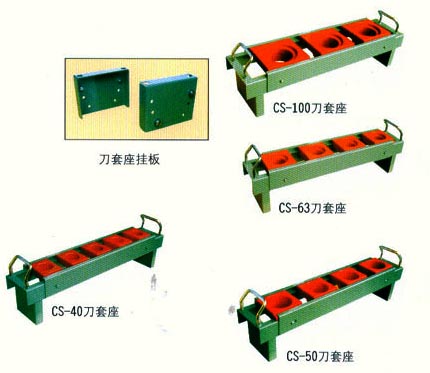

| 刀具座： |
| ● 刀具座为刀具储运系列产品的基本部件，可与刀具车、 |
|
刀具架和刀具柜配合使用，方便成组刀具的运输和存储。 |
| ● 配置在刀具座上的刀具套的材质为ABS，
强度高、耐油对刀具无损伤。 |
|
|
|
刀具座型号 |
刀具套配置 |
可放置刀具 |
CS-40 |
BT40 × 5 |
5把BT40型刀柄 |
CS-50 |
BT50 × 4 |
4把BT50型刀柄 |
|
| |
|
| ● 多边成型的前后侧板上有模数化的人字孔，可将刀具 |
| 座挂板按水平或15、30倾斜放置，方便多种刀具的存放。 |
| ● 高强度脚轮，车前为两个定向轮，车后为两个万向带 |
| 刹车轮，推行平稳，方向性好，刹车固定后不会滑动。 |
| ● 车前配有带防油胶垫和边框的置物台，所放物品不会 |
| 滑落。车后配有标准资料夹，可以放置图纸和资料。 |
|
|
|
刀具车型号 |
刀具座配置 |
刀具座挂板 |
可放置刀具 |
外型尺寸 |
CSM-00 |
无 |
无 |
|
W × D ×
H
（mm）
600×1050×870 |
CSM-40 |
CS-40×5 |
5副 |
25把BT40型刀柄 |
CSM-50 |
CS-50×5 |
5副 |
20把BT50型刀柄 |
|
|
|
| ● 多边成型的整体式侧板上有模数化的人字孔，可将刀 |
| 具座挂板按水平或15、30倾斜放置，方便多种刀具的存取。 |
| |
| ● 多台刀具架可以成组并列放置，使刀具存储一目了然。 |
| ● 根据刀具有存储的需要，可以选用前面带门的封闭式结构。 |
| |
| |
| 标准配置： |
|
|
刀具架型号 |
刀具座配置 |
刀具座挂板 |
可放置刀具 |
外型尺寸 |
CSR(D)-00 |
无 |
无 |
|
W×D×H
（mm）
680×500×1800 |
CSR(D)-40 |
CS-40×6 |
6副 |
30把BT40型刀柄 |
CSR(D)-50 |
CS-50×6 |
6副 |
24把BT50型刀柄 |
|
|
| ● 刀具柜是TC重型工具柜适用于刀具存放的派生产品， |
| 放置刀具座的抽屉型号是TDC-400(面板高度为400MM) |
| ，每屉最多可放置CS-40或CS-50刀具座4个。 |
| ● 刀具柜的外型尺寸和抽屉配置选型与TC型重型工具柜 |
| 相同。抽屉面板高度尺寸较小的抽屉，适合存放小型精密刀具或刀片。 |
| |
|
|
| 常用刀具柜型号及抽屉配置： |
刀具柜型号 |
CST-660□ |
CST-740□ |
CST-820□ |
CST-1100□ |
抽屉配置代号 |
A |
B |
A |
B |
C |
A |
B |
C |
D |
A |
B |
C |
D |
抽
屉
配
置
及
数
量 |
TD-80 |
2 |
|
3 |
|
1 |
4 |
|
2 |
|
2 |
|
1 |
|
TD-100 |
|
|
|
|
|
|
2 |
|
|
2 |
2 |
|
2 |
TD-120 |
|
|
|
2 |
|
|
1 |
|
|
2 |
2 |
1 |
|
TD-160 |
|
1 |
|
|
1 |
|
|
1 |
2 |
|
1 |
|
|
TDC-400 |
1 |
1 |
1 |
1 |
2 |
|
|
